多联机是维多利亚vic003维多利亚vic003暖通最近几个版本的新功能，主要用于多联机的设计工作，具备绘图和生成展开图，系统图的功能。工欲善其事，必先利器。 该？樘峁┝讼低成柚霉δ芸梢陨柚枚嗔嫱贾械母飨畈问。本文介绍又学一招，原来维多利亚vic003暖通中多联机是在这里设置的。

正文：

菜单：[多联机]→[系统设置]

功能：设置多联机系统绘图时所需要的参数

1、全部设置内容可通过“导出配置”和“导入配置”进行数据的备份。

2、“确定”按钮为应用并退出功能，“应用”按钮为应用当前设置，“取消”按钮为直接关闭不保存当前设置。

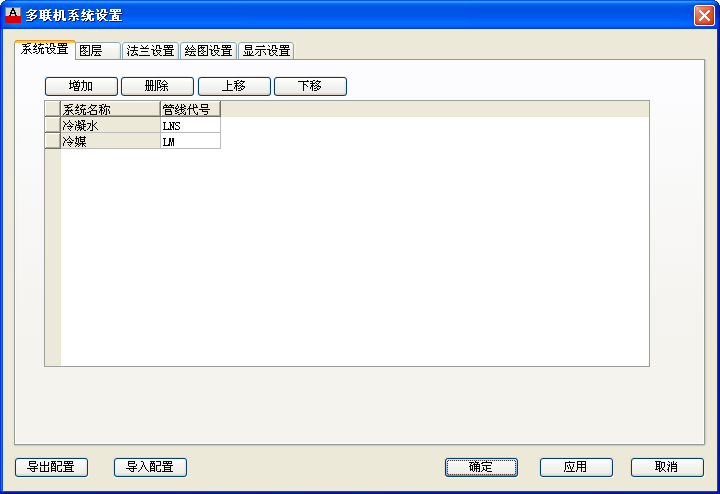

系统设置

1、控制通空调水路对应的管线类型，同时可增加、删除管线类型的种类。

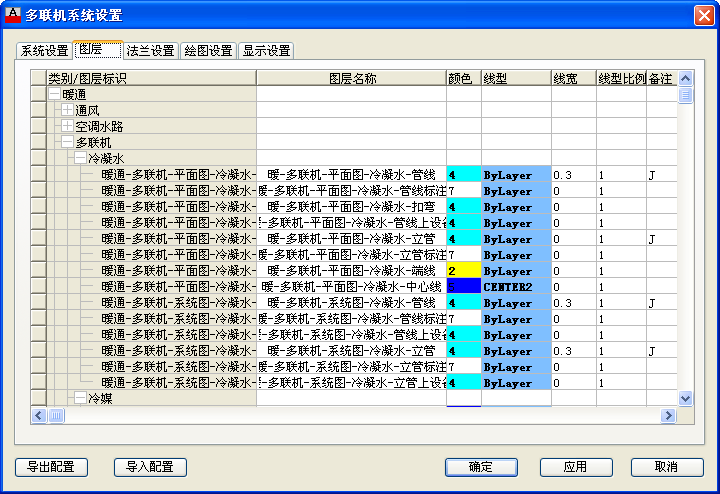

图层

1、对各种类空调水路管线的图层名称、颜色、线型、线宽等参数进行设置、编辑。

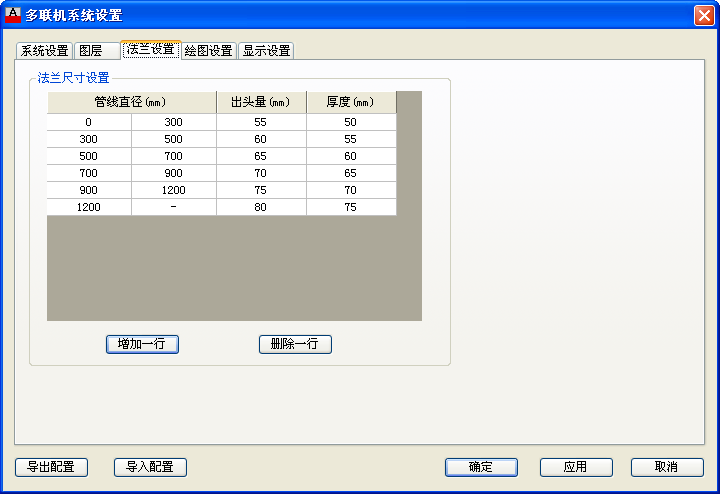

法兰设置

1、法兰尺寸设置，对不同直径的管线，可以设置不同的法兰出头量和厚度，设置后只影响新生成的法兰或者在带法兰的实体更新时同步修改法兰。

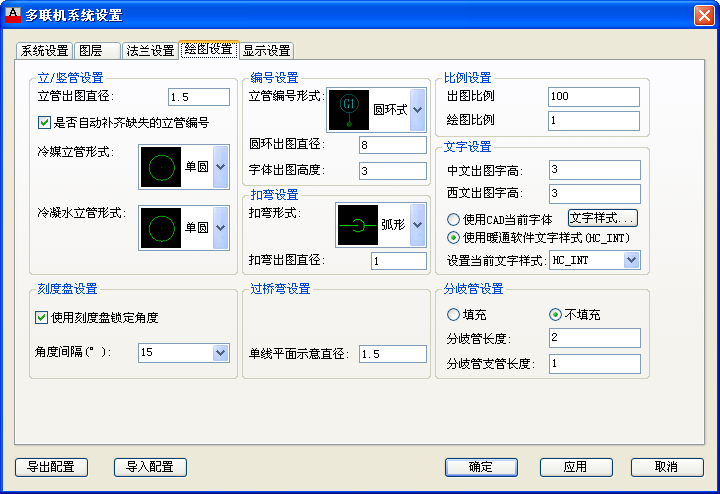

绘图设置

1、设置绘图时的立管和竖管形式，可以修改出图直径和立管样式（包括双圆、单圆和填充）；勾选补齐缺失的立管编号的情况下，立管布置将会自动优先使用图纸中缺失的编号，不勾选下，会自动使用最大编号；

2、设置立管标注的标注形式（包括圆环式1、圆环式2和引出时），设置圆环直径和字体高度；

3、设置扣弯的样式（包括弧形和圆形），设置扣弯的出图直径；

4、设置出图比例和绘图比例，出图比例与维多利亚vic003界面中的出图比例1:100一致；

5、设置一般文字的参数，选择使用维多利亚vic003当前字体时，标注字体默认采用维多利亚vic003当前设置的字体，选择使用暖通软件文字样式时，将默认使用HC_INT字体，同时可以通过下拉框设置维多利亚vic003当前使用的字体；

6、设置管线绘制时是否使用刻度盘固定角度，以及刻度盘的角度间隔；

7、设置生成的过桥弯在平面图下的半圆示意直径；

8、设置分歧管是否填充，分歧管的示意长度和支管示意长度；

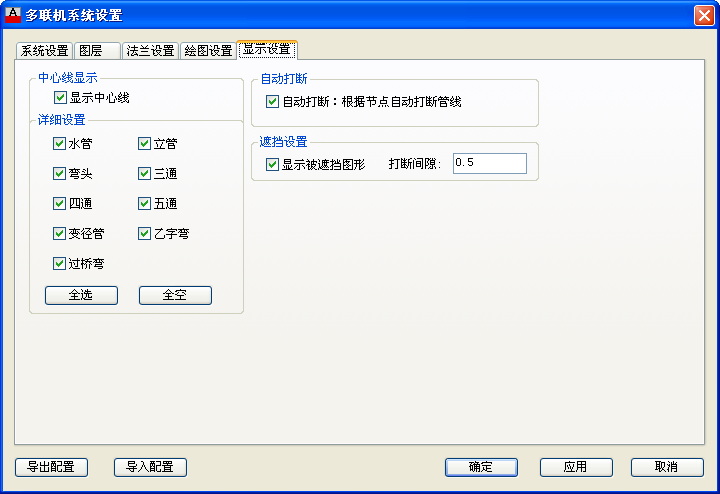

显示设置

1、设置中心线的显示，如显示水管、弯头、三通等图形的中心线。

2、设置同标高管线发生交叉时，自动生成三通、四通等构件以后，是否将原来的管线打断为两根管线。

3、设置不同标高的实体，在俯视图中发生交叉而导致遮挡的情况下，是否显示被遮挡的部分，同时设置遮挡的范围；
