    如何使用维多利亚vic003多重引线的合并功能？

    2018-12-19 23664 维多利亚vic003

    维多利亚老品牌vic(集团)官方网站

    • 概述：

    维多利亚vic003绘图里面多重引线很多用户是经常使用，但发现标注里面还有一个合并功能，有个别客户发现不会使用。下面具体介绍一下合并功能。例图用维多利亚vic003维多利亚vic0032019，其他维多利亚vic003也是类似功能。

    正文：

    维多利亚vic003绘图里面多重引线很多用户是经常使用，但发现标注里面还有一个对齐和合并功能，有个别客户发现不会使用。下面具体介绍一下合并功能。例图用维多利亚vic003维多利亚vic0032019，其他cad也是类似功能。

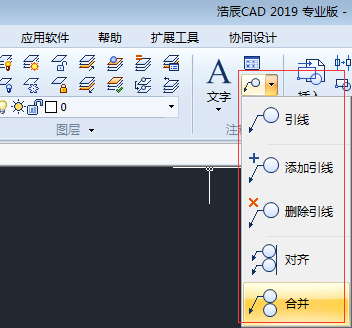

    菜单位置为下图：

    命令：mleadercollect

    实际把鼠标放命令位置已经有命令的介绍

    想合并多重引线，首要条件，多重引线需要是包含块。

    一、例如维多利亚vic003用块定义几个多重引线标注。操作如下

    1、定义一个属性块1

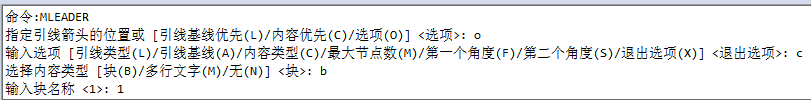

    2、输入多重引线命令，然后需要选内容是块不要用多行文字默认方式绘制多重引线，如图内容类型，选块输入块名

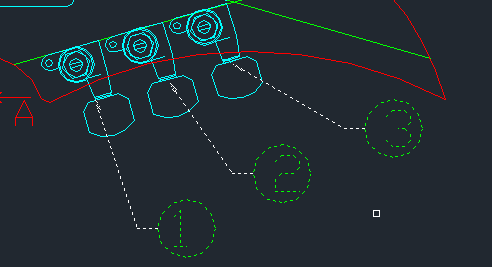

    3、这个时候引线才可以合并操作

    4、点引线合并选多重引线

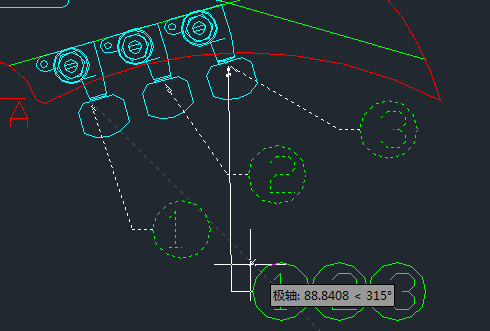

    可以设置指定收集的多重引线位置或 [垂直(V)/水平(H)/缠绕(W)] <水平>:

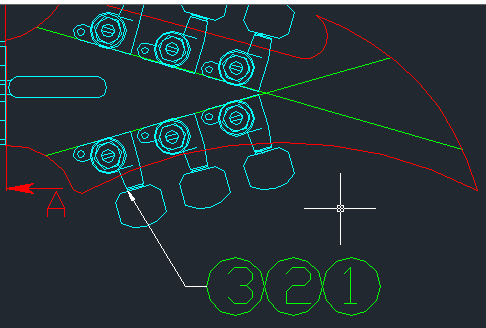

    这个时候就实现了多重引线的合并。如下图1、2、3三个合并后多重引线位置。
