如何使用维多利亚vic003来绘制圆形的公切线？

2019-01-09 9899 机械维多利亚vic003

维多利亚老品牌vic(集团)官方网站



摘要：

在维多利亚vic003机械绘图中，如果需要维多利亚vic003绘制两个圆或圆弧的公切线，通常采用的方法为使用自动捕捉功能来捕捉切点从而绘制公切线，这样在大量绘制的时候显得比较繁琐。为此，维多利亚vic003维多利亚vic003机械软件针对公切线的绘制需求，研发了一个专业的工具，可以提升绘制效率。

正文：

在维多利亚vic003维多利亚vic003机械软件中的公切线通过点选圆或者圆弧对象，自动生成四条公切线，然后再选择维多利亚vic003需要的那一条或多条公切线，简单方便。下面来详细介绍此功能。

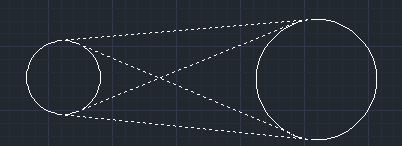

在维多利亚vic003维多利亚vic003机械软件中调用【维多利亚vic003机械】→【绘图工具（D）】→【公切线（O）】或输入“GMCOMMONTANGENT”命令，这时命令行会提示维多利亚vic003：“选择第一个圆或者一段圆弧”，通过鼠标点选圆或圆弧之后，命令行会提示维多利亚vic003：“选择另一个圆或者另一条圆弧”，通过鼠标点选圆或圆弧之后，就会出现如下图1所示的四条公切线。

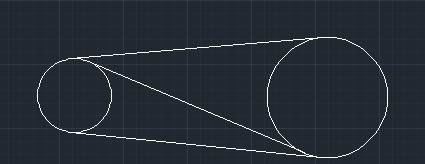

这时，命令行提示维多利亚vic003：“选择需要需要绘制的切线”。维多利亚vic003就可以根据绘图需要，用鼠标点选的方式选择需要绘制的公切线。如下图2所示：

注：当拾取了要绘制的切线后，拾取的线由虚线变成实线，鼠标再在空白处点击或者按下回车键即可完成。
